Uma proposta de infra-estrutura para a medição passiva de tráfego na rede RNP2

Eduardo Leivas Bastos <elbastos@ieee.org>
Luís Felipe Balbinot <hades@inf.ufrgs.br>
Juergen Rochol <juergen@inf.ufrgs.br>>
Liane Margarida Rockenbach Tarouco <liane@penta.ufrgs.br>>

Programa de Pós-Graduação em Computação
Instituto de Informática
Universidade Federal do Rio Grande do Sul

1. Introdução
2. A arquitetura CoralReef
3. Coleta e disponibilização de traces
3.1 Coleta
3.2 Disponibilização
4. Conclusão
5. Agradecimentos
Referências bibliográficas

1. Introdução

Apesar de seu crescimento exponencial verificado nos últimos anos e de sua importância cada vez maior na economia e na sociedade, a Internet caracteriza-se por ser uma rede fracamente monitorada e instrumentalizada [1]. Salvo algumas exceções, o planejamento de capacidade, a engenharia de novas redes e o oferecimento de garantias de desempenho são processos que baseiam-se, na maioria das vezes, mais na intuição e premissas duvidosas do que em dados concretos dos níveis de utilização e desempenho da rede. Infra-estruturas de medição de tráfego são cada vez mais necessárias na Internet a fim de torná-la mais previsível, gerenciável e escalável.

Existem vários usos para uma infra-estrutura de medição de tráfego [1]: 1) diagnosticar problemas de desempenho no interior da rede através da coleta e análise de tráfego em diversos pontos; 2) medir as propriedades de vários caminhos da rede (paths) a fim de facilitar pesquisas sobre o comportamento e a evolução da rede [2,3]; e 3) certificar o desempenho fim-a-fim oferecido por diferentes provedores de acesso à Internet.

Vários esforços de pesquisa têm sido feitos no sentido de desenvolver infra-estruturas de medição de tráfego na Internet [4,5]. Entre eles, vale destacar a atuação de dois organismos americanos que trabalham em conjunto na coleta e análise de dados de tráfego e no desenvolvimento de ferramentas de captura e visualização: o CAIDA (Cooperative Association for Internet Data Analysis) [6] e o NLANR (National Laboratory for Applied Network Research) [7].

Esse artigo propõe a criação de uma infra-estrutura de medição de tráfego, similar à desenvolvida pelo CAIDA e pelo NLANR, no backbone RNP2. É proposto um modelo de monitoramento passivo (sem interferência na operação normal da rede) onde diversos probes (ou coletores de dados) são dispostos em enlaces estratégicos do backbone para a coleta de tráfego. A análise dos dados coletados é feita em um nodo central e os resultados, bem como os dados originais, são disponibilizados em um servidor central e acessíveis via interface Web. O objetivo principal nesse estágio é a geração de traces que possam ser utilizados para análise de perfis de tráfego e utilização dos enlaces. O uso de monitoramento ativo não está inserido nessa proposta, mas é esperado que venha a ser utilizado no futuro para a medição de latência, estabilidade de roteamento e outras métricas que exigem a cooperação fim-a-fim.

2. A arquitetura CoralReef

CoralReef é um conjunto de ferramentas flexível e de alto desempenho para a coleta e análise de tráfego da Internet através dos cabeçalhos dos pacotes capturados. Esse conjunto inclui drivers, bibliotecas e aplicações de análise para monitores de interfaces STM-x ATM e PoS e arquivos do tipo pcap. A metodologia de coleta de tráfego é não intrusiva e passiva, ou seja, não requer que tráfego extra seja inserido na rede para realizar as medições, bem como não interfere no funcionamento dos equipamentos. Não é necessária uma infra-estrutura adicional na rede para a sua operação.

Em enlaces ATM é feita a captura da primeira célula de cada quadro AAL5 e em redes PoS é feita a captura dos primeiros 64 bytes de cada pacote (em ambas capturando os cabeçalhos TCP/IP e UDP/IP). Em casos especiais pode-se realizar a captura de todas as células de um enlace. Uma marcação de timestamps bastante precisa é feita pelo relógio interno das placas de captura, que pode ser sincronizado com uma fonte GPS, dando uma precisão melhor do que 1 ms. Em níveis mais acima, bibliotecas realizam o desencapsulamento de IP sobre ATM e de IP sobre SONET/SDH. Pouco - ou nenhum - dado de usuário é carregado nos traces, mas esses dados podem ser limpos, juntamente com as informações dos cabeçalhos, para que os traces possam ser disponibilizados ao público sem comprometer a segurança e a privacidade.

As estações de coleta são computadores comuns (Pentium II 400Mhz, 256MB RAM, 20+ GB HD) com placas de captura ATM. O sistema operacional pode ser Linux ou FreeBSD. Uma estação completa custa em torno de R$ 5.000,00 para enlaces OC-3 e R$ 15.000,00 para enlaces OC-3/OC-12. Para a captura, podem ser utilizadas as placas Fore 200E ou as placas DAG, desenvolvidas pela Universidade de Waikato, que são específicas para a captura de tráfego.

Para desviar a luz para as interfaces de captura são utilizados splitters ópticos. Em enlaces monomodo, esses splitters fazem uma divisão de 90/10, ou seja, 90% dos fótons continuam fluindo normalmente até a outra ponta do enlace, enquanto que os 10% restantes são desviados para as interfaces de captura. Essa divisão pode ser feita em ambas direções. A atenuação resultante permite que o sinal monomodo seja inserido nas interfaces multimodo das placas de captura. Em enlaces multimodo utiliza-se splitters multimodo com divisão 50/50. Um par de splitters monomodo 90/10 custa em torno de R$ 2.000,00.

3. Coleta e disponibilização de traces

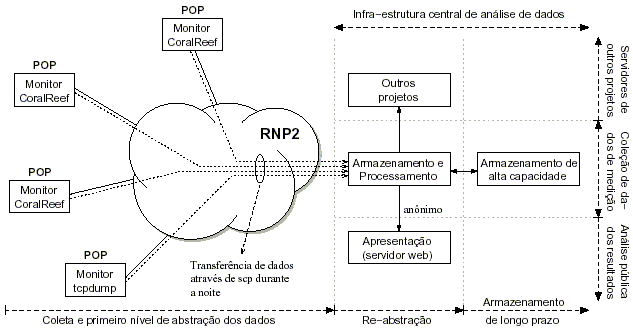

A coleta e disponibilização de dados proposta é, em grande parte, baseada na infra-estrutura de análise do Measurement & Operations Analysis Team (MOAT) do NLANR, que é apresentada em [7]. A infra-estrutura base de operação é ilustrada na Figura 1.

Infraestrutura da proposta de medição de tráfego

Figura: Infra-estrutura da proposta de medição de tráfego

3.1 Coleta

A captura de células em um enlace OC-3 em pleno uso gera grandes quantidades de dados. A longo prazo isso exige muito espaço de armazenamento para manter um histórico relativamente recente. Para reduzir a quantidade de dados que são transportados entre os pontos de monitoração e a estação central de armazenamento seria necessário fazer uma abstração desses dados em locais próximos aos pontos de monitoração. O problema é que essa abstração não conseguiria gerar informações valiosas o suficiente para que estudos mais avançados fossem feitos sobre os pacotes capturados e limitaria muito o estudo do tráfego. É importante que esses dados sejam armazenados na íntegra por várias razões, sendo as principais:

Para se realizar uma caracterização detalhada do comportamento e tendências da rede é necessário que se mantenha a base de dados original em um histórico.
Para se estabelecer um correlacionamento de tráfego em enlaces diferentes.
No futuro, novas análises podem ser feitas (p. ex., para estudar o impacto de um novo protocolo introduzido na rede).
Existe uma carência de modelos reais de tráfego para a realização de simulações em universidades (p. ex., estudos de tráfego auto-similar).
Para compartilhar os traces com grupos de pesquisa no Brasil e no exterior.

Baseados em dados e experiência de outros grupos de pesquisa ([7] e [9]), propomos a captura de 90 segundos de tráfego, 8 vezes ao dia, em intervalos de 3 horas. O momento exato de início de captura seria determinado por um valor pseudo-randômico dentro da hora, para evitar a colisão com eventos regulares na rede. Os dados podem ser capturados e compactados em tempo real. Logo após o final da coleta são gerados relatórios (primeiro nível de abstração) sobre o trace recém-capturado, para evitar que esse processamento seja delegado à estação central.

3.2 Disponibilização

Em horários predeterminados (durante a noite), seria feita a transferência dos traces e relatórios para uma estação central de armazenamento (p. ex., através de scp) onde os arquivos recebem um pré-processamento (limpeza de dados pessoais, catalogação, etc.) e são disponibilizados ao público. Algum processamento para a coleta de estatísticas também pode ser realizado nessa estação. Uma interface de busca no estilo do Data cube [8] pode ser desenvolvida para facilitar a busca e a obtenção dos dados catalogados. Outros projetos de pesquisa podem fazer uso dos traces públicos e disponibilizar essas informações independentemente.

À primeira vista, alguém pode questionar se a transferência dos arquivos de trace não gera uma quantidade muito grande de informações na rede. Considerando-se grosseiramente que, em média, os pacotes IP capturados em um enlace E3 ATM tenham 400 bytes de tamanho, um trace de 90 segundos ocuparia aproximadamente 22 MB em disco (compactado). Um arquivo com esse tamanho levaria menos de 20 segundos para ser transferido nesse mesmo enlace. Estudos publicados em [9] revelam que esses traces possuem tipicamente uma taxa de compactação de 55% (usando-se gzip com nível 9 de compactação).

Para montar uma estrutura organizada para a disponibilização dos traces é preciso estabelecer uma regra para a nomenclatura dos arquivos. Nossa proposta é o uso do estilo XXXXX-YYYYYYYYY.EEE.{enc}.gz, onde XXXXX é uma sigla de até 5 caracteres, identificando o enlace de onde o tráfego é proveniente; YYYYYYYYY é um timestamp UNIX, indicando a hora e data de captura; e EEE indica o formato do arquivo de captura, que é ''crl'' no caso de traces do CoralReef. A extensão opcional ''enc'' fica reservada para traces que foram limpos. Por exemplo, um trace proveniente do POP-RS poderia ser representado por POPRS-985703842.crl.enc.gz.

Os traces podem ser obtidos diretamente de um serividor FTP, onde existe toda uma hierarquia de diretórios (ordenados por data), sendo que em cada um desses diretórios existe todo o conjunto de traces capturados pelos probes naquele dia específico. Também existe a possibilidade de se utilizar uma interface Web, para facilitar a busca por esses traces. Outros projetos que possuem servidores localizados dentro das instalações da central de medição de tráfego podem fazer acesso direto a esses traces ou aos traces originais não limpos (com as autorizações devidas). Esses acessos podem ser feitos por protocolos mais eficientes, se necessário.

4. Conclusão

A implementação de uma infra-estrutura de medição de tráfego no backbone RNP2 trará um entendimento maior do comportamento observado em redes de alta velocidade, além de propiciar maior visibilidade, gerenciabilidade e previsibilidade ao backbone. Os dados coletados constituirão uma base de dados rica e extensa a respeito de perfis de tráfego, graus de utilização de enlaces e outras métricas de desempenho da rede. A colocação de novos probes deverá ser incentivada sempre que possível, de forma a ampliar a malha de cobertura e aumentar a precisão e cobertura das análises. A criação de um organismo, similar ao CAIDA, seria de inestimável valor para a Internet brasileira. Tal organismo coordenaria os esforços de monitoramento da Internet brasileira e serviria como ponto central para discussões, encontros, debates e disseminação de informações sobre o assunto. Além disso, a existência de um organismo oficial facilitaria a inclusão da Internet brasileira em outras infra-estruturas de medição de tráfego e abriria novas áreas de pesquisa, tais como o desenvolvimento de ferramentas de monitoramento e visualização.

5. Agradecimentos

Os autores gostariam de agradecer à UNISINOS, participante do projeto MetroPoa através do laboratório PRAV, pelo apoio e pelos recursos oferecidos para a montagem do analisador de tráfego. Agradecemos também à RNP, pelos recursos destinados à montagem da Internet2 brasileira.

Referências bibliográficas

[1] V. Paxson e J. Mahdavi, ``An Architecture for Large-Scale Internet Measurement'', IEEE Communications Magazine, agosto de 1998.

[2] V. Paxson, ``End-to-End Routing Behavior in the Internet'', IEEE/ACM Trans. Networking, 5(5):601-615, 1997.

[3] V. Paxson, ``End-to-End Packet Dynamics'', SIGCOMM'97, Cannes, França, setembro de 1997.

[4] C. Labovitz et al, ``The Internet Performance and Analysis Project'', http://www.merit.edu/ipma/docs/team.html , 1997.

[5] C. Huitema et al, ``Project Felix: Independent Monitoring for Network Survavibility'', ftp://ftp.bellcore.com/pub/nwg/felix/index.html , 1997.

[6] CAIDA. http://www.caida.org .

[7] A. McGregor, H-W. Braun e J. Brown, ``The NLANR Network Analysis Infrastructure'', IEEE Communications Magazine, 38(5):122-128, 2000.

[8] MOAT/NLANR Data cube. http://moat.nlanr.net/Datacube .

[9] J. Micheel, I. Graham e N. Brownlee, ``The Auckland data set: an access link observed''. Em Proc. of the 14th ITC Specialists Seminar on Access Networks and Systems, Barcelona/Gerona, Espanha, abril de 2001.
